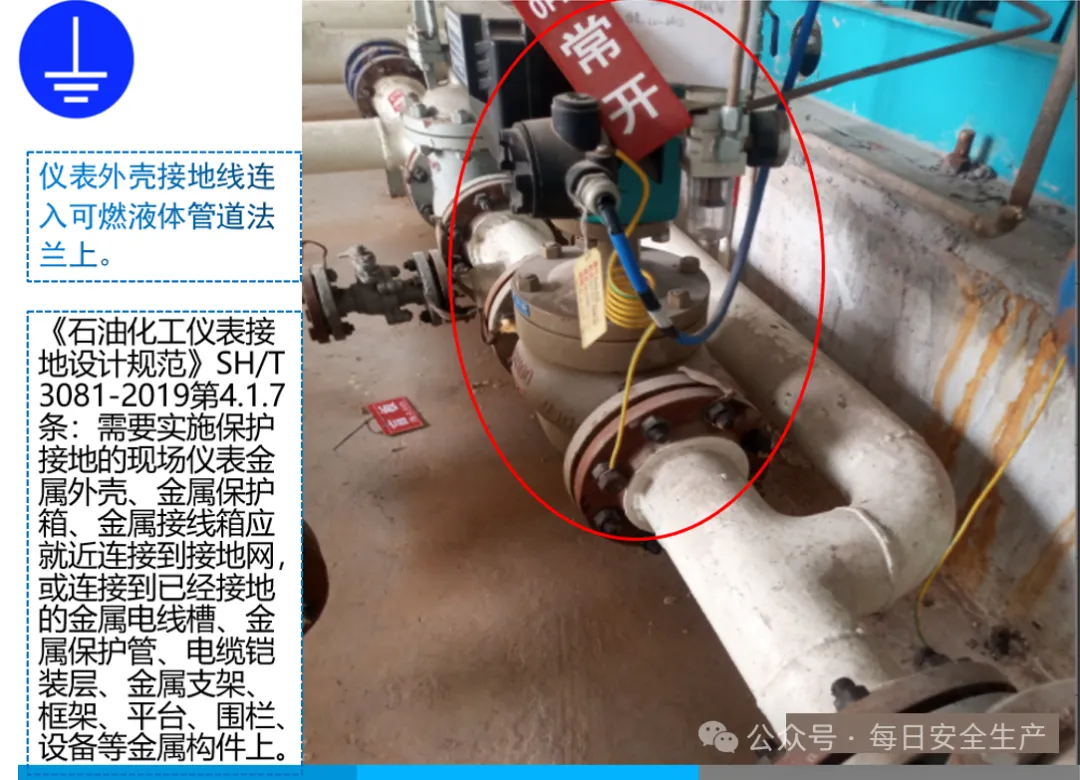

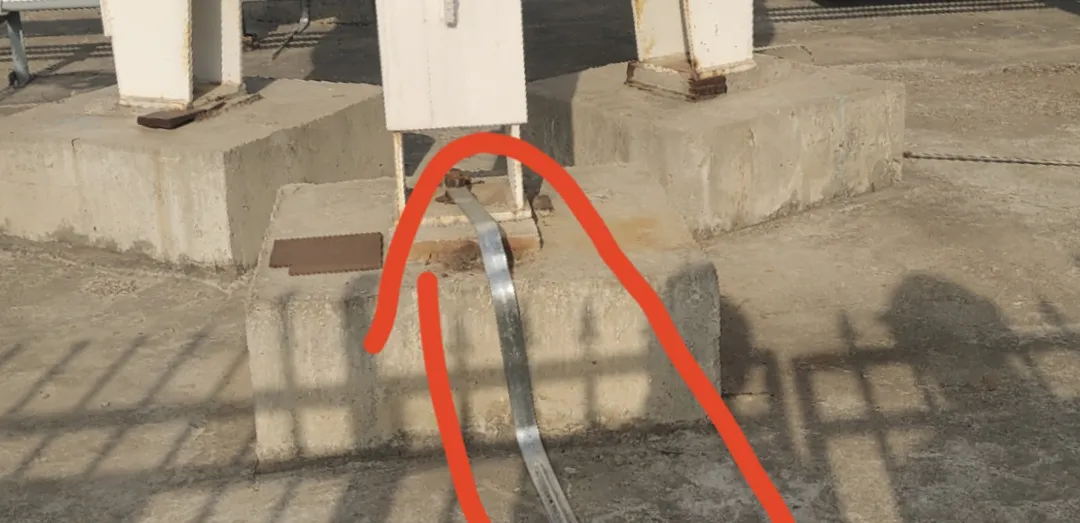

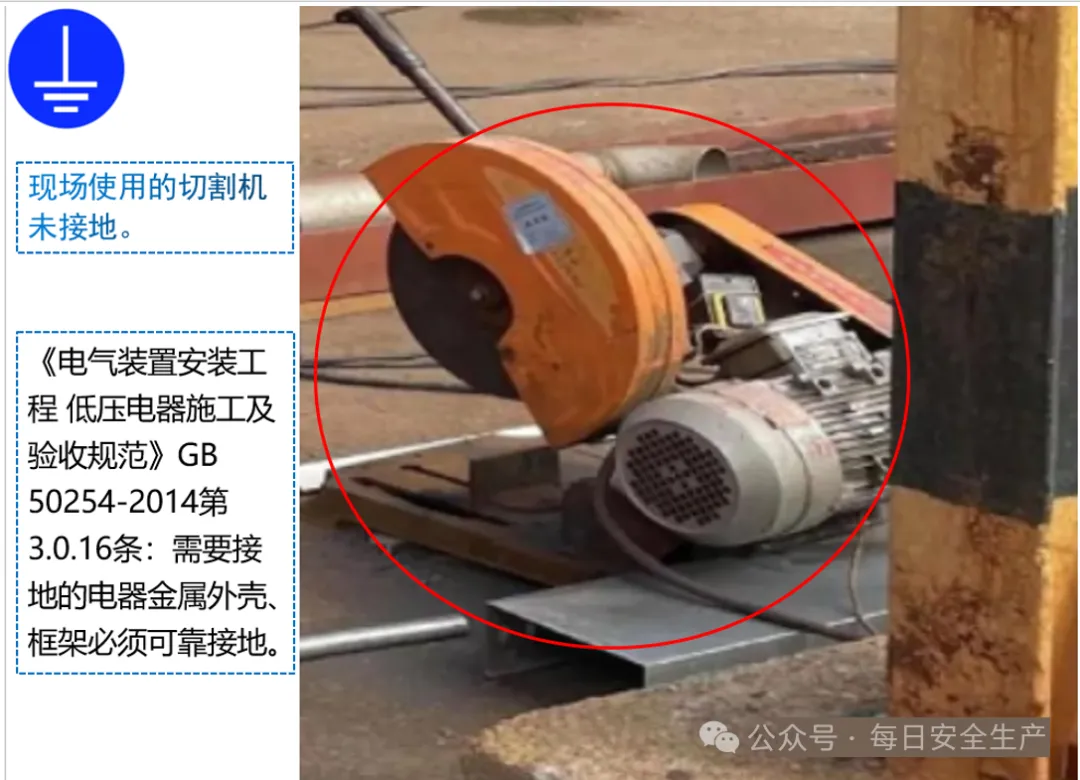

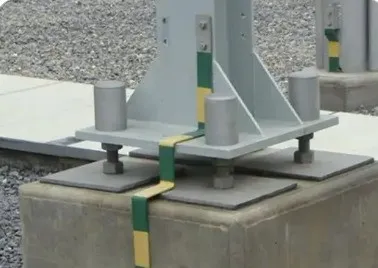

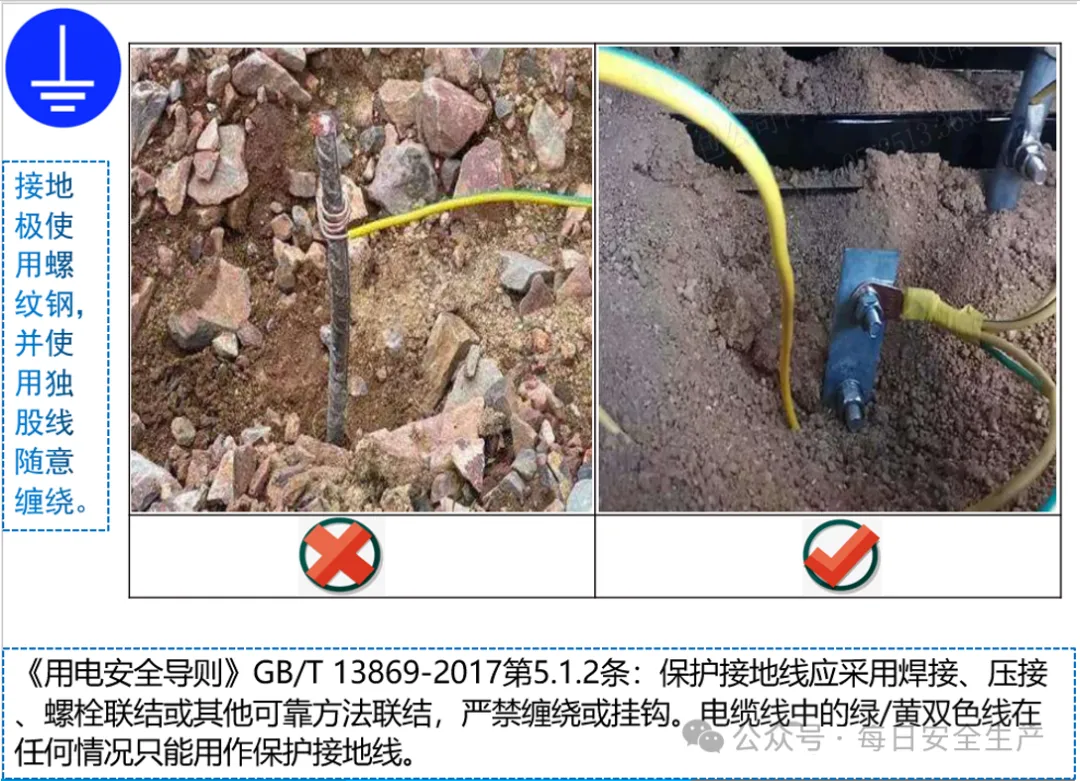

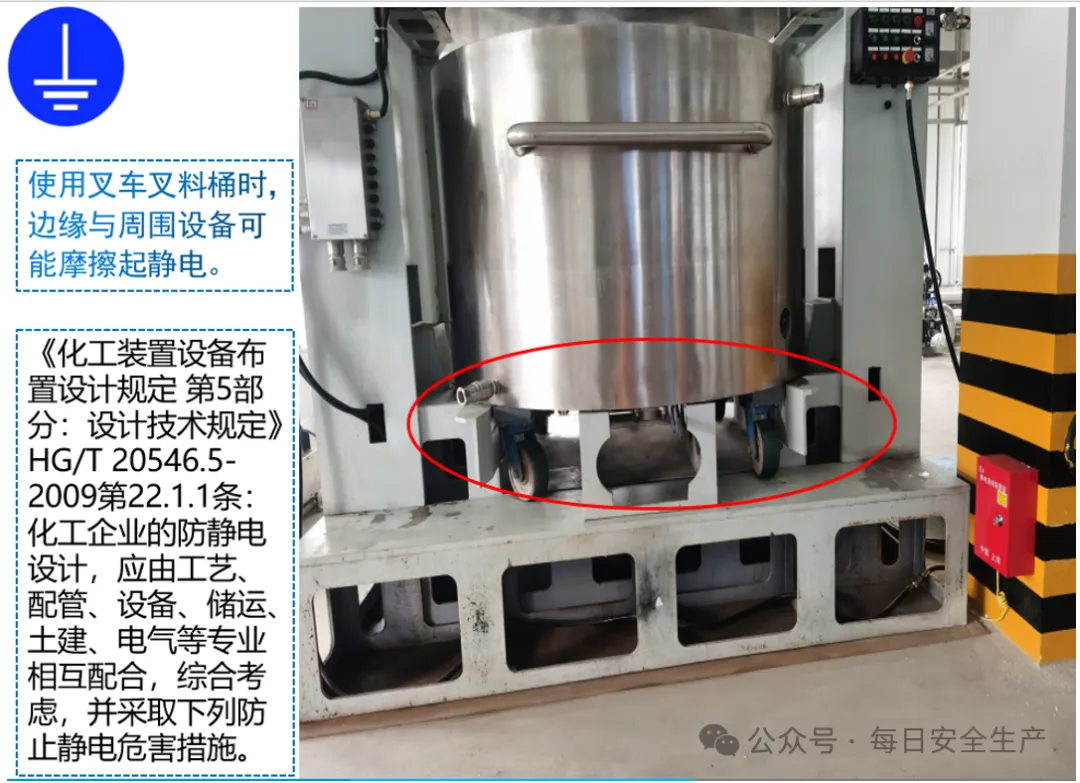

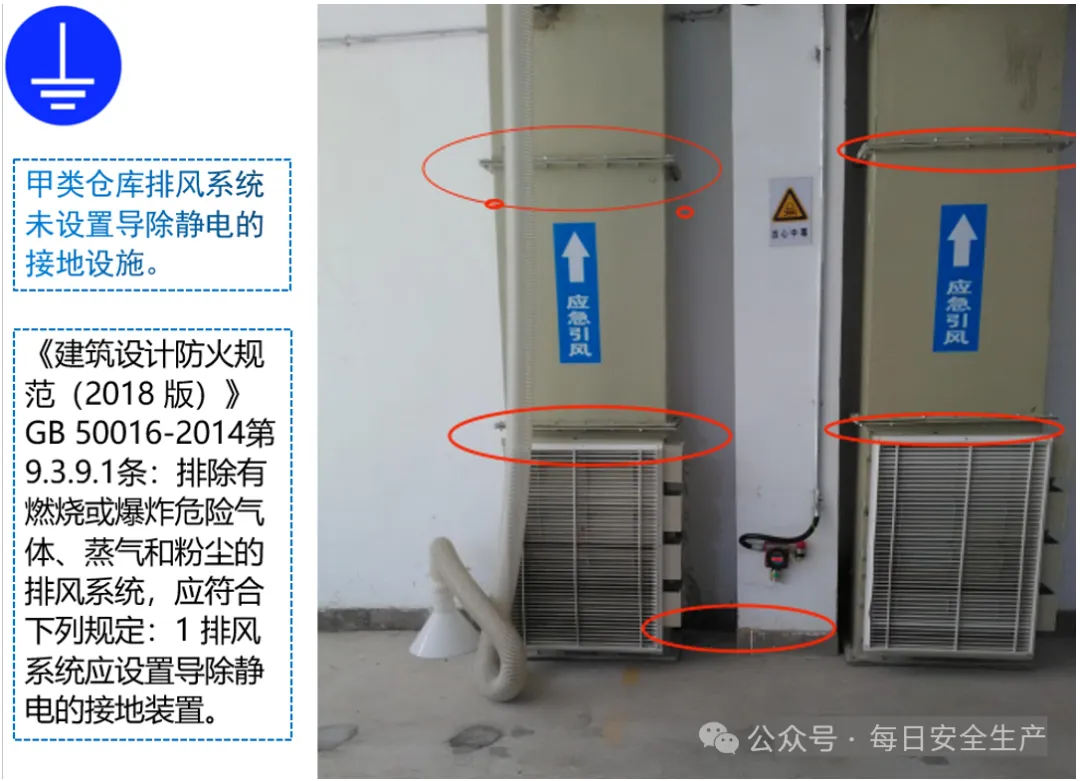

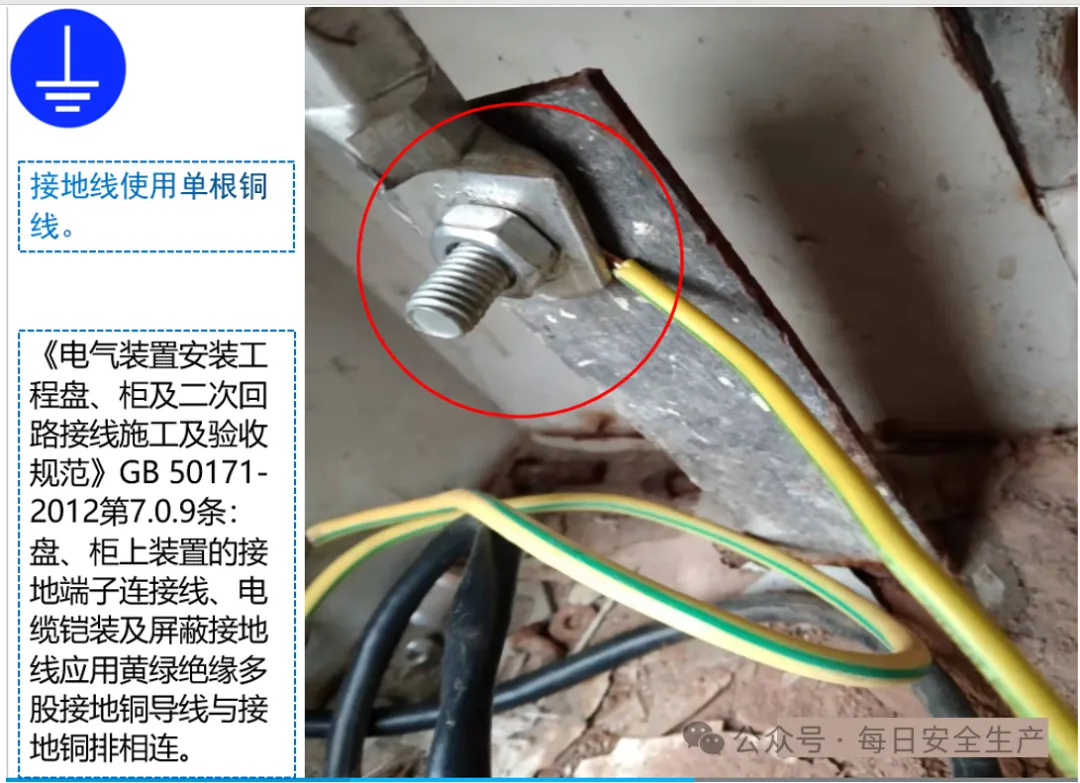

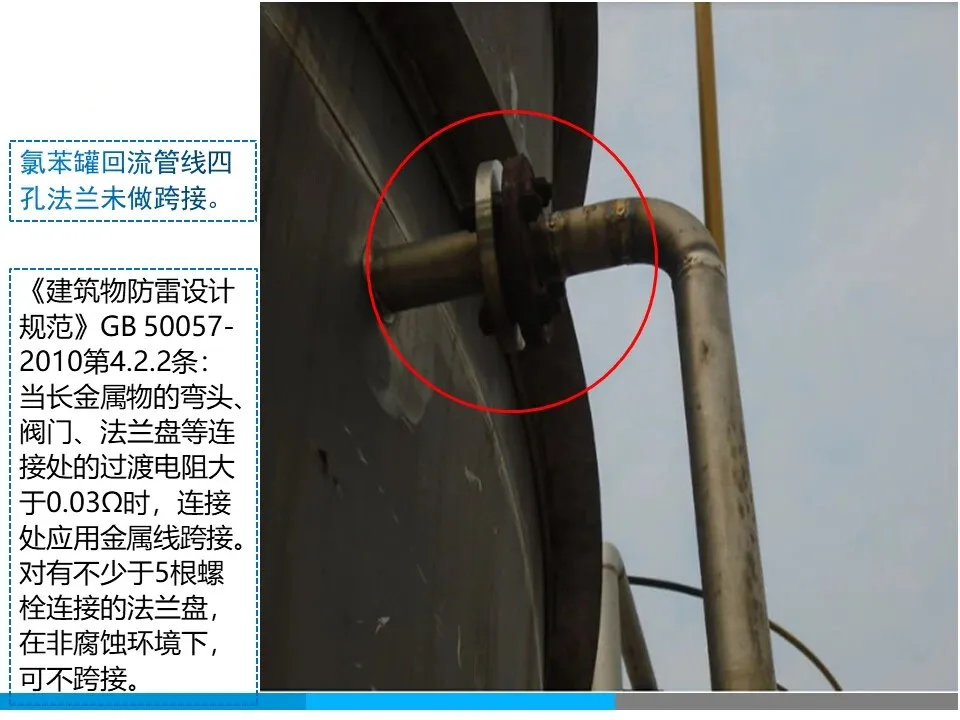

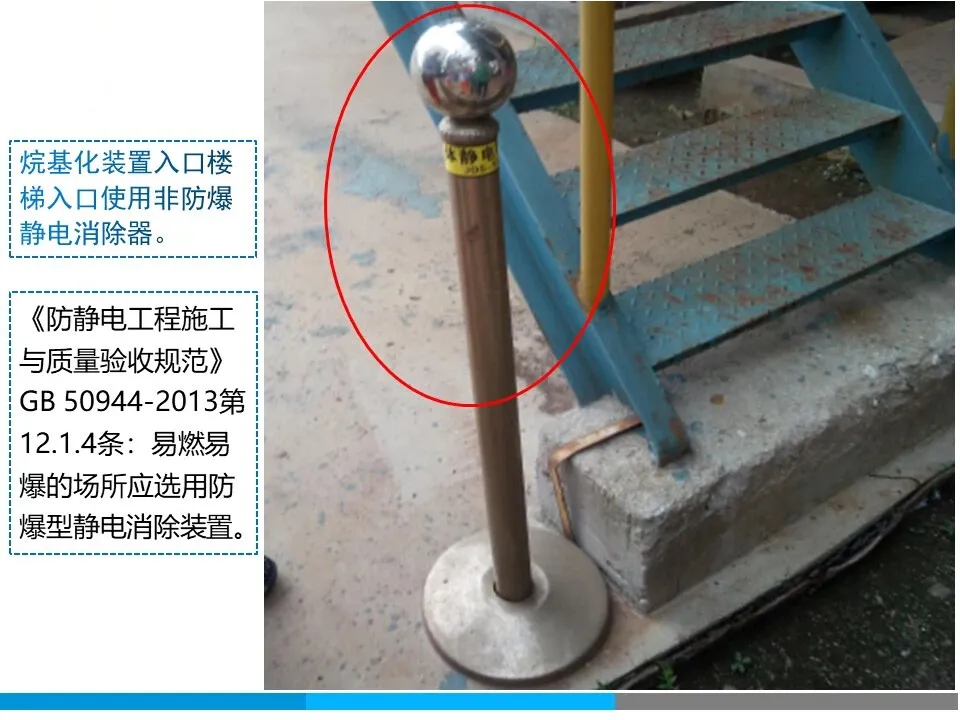

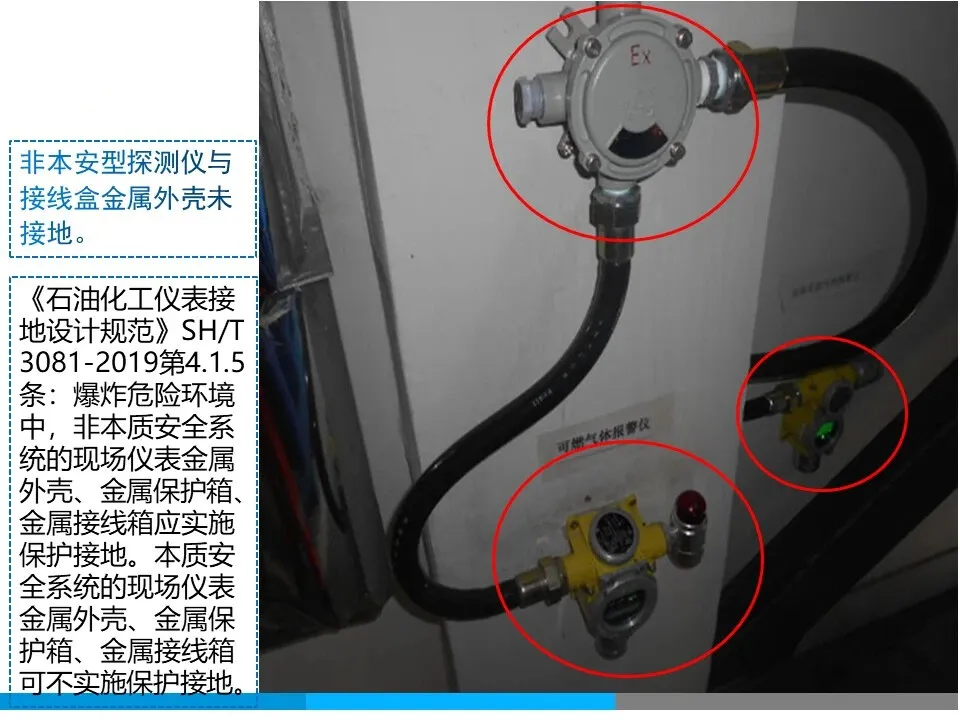

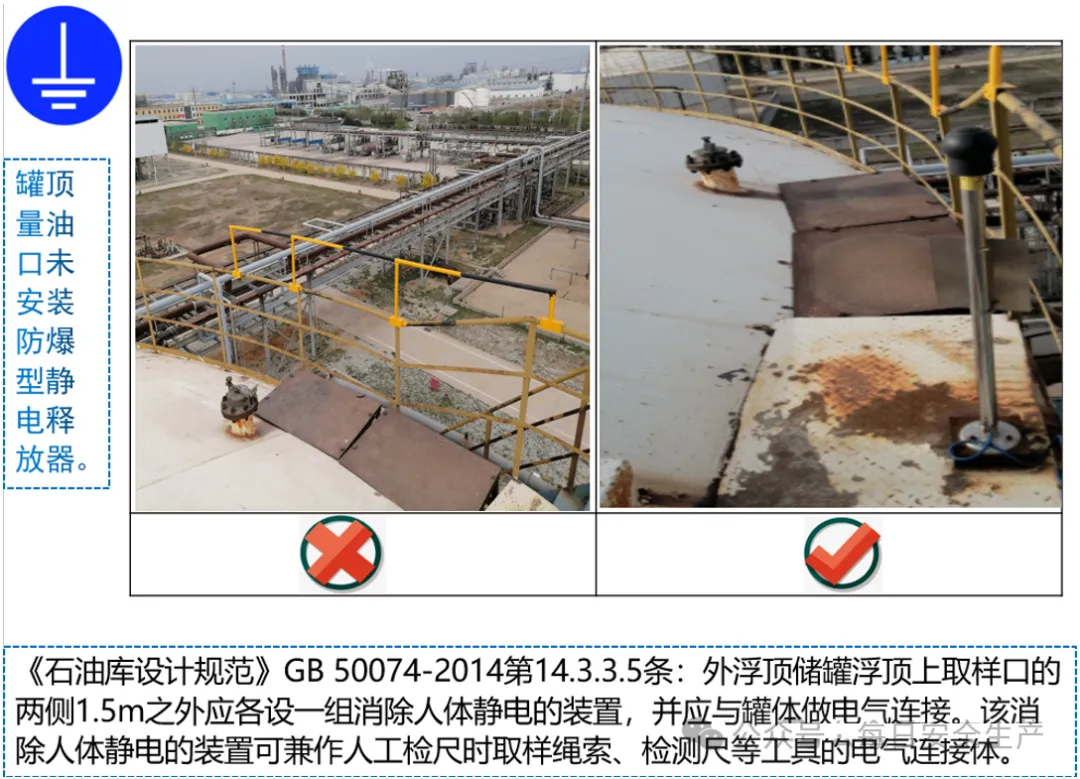

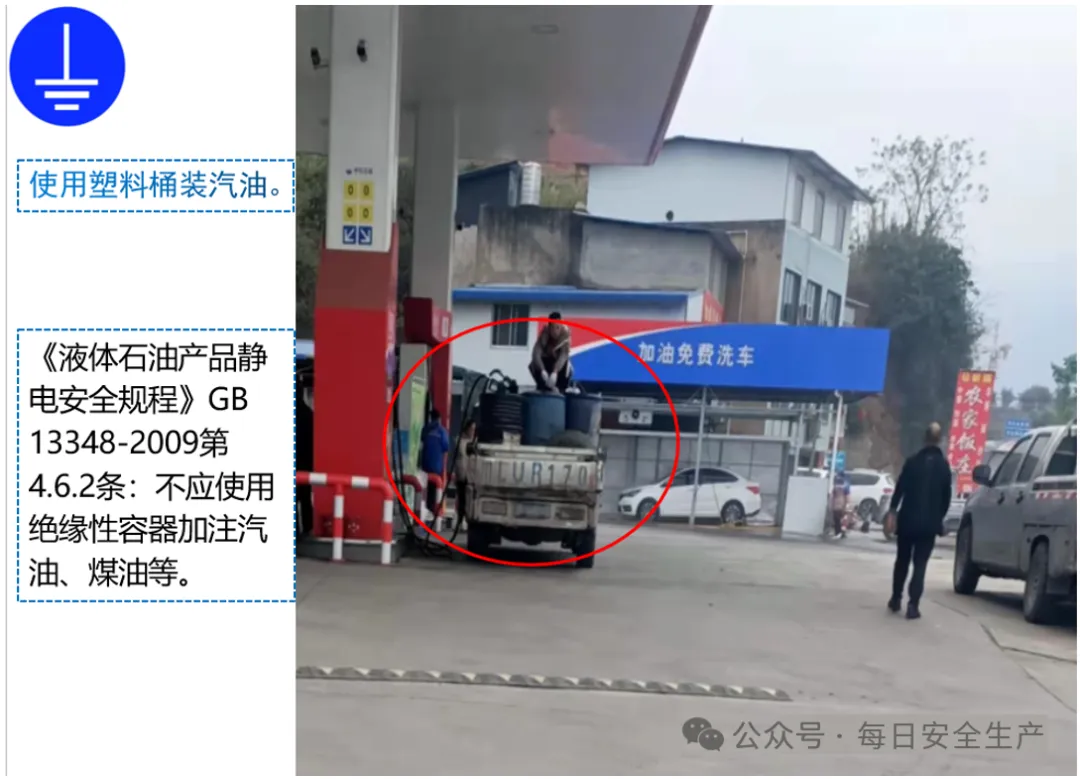

隐患：接地扁钢无黄绿条纹标识

隐患对标依据：

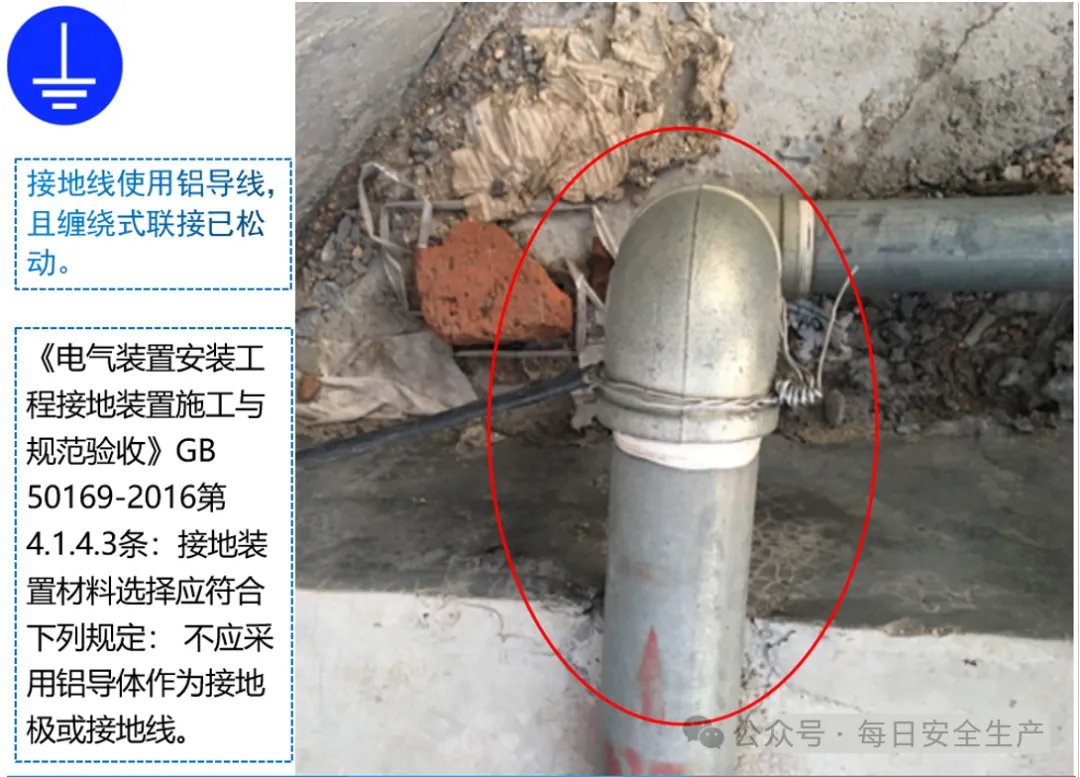

根据《GB 50169-2016 电气装置安装工程 接地装置施工及验收规范》4.2.7：明敷接地线，在导体的全长度或区间段及每个连接部位附近的表面，应涂以15mm～100mm宽度相等的绿色和黄色相间的条纹标识。当使用胶带时，应使用双色胶带。

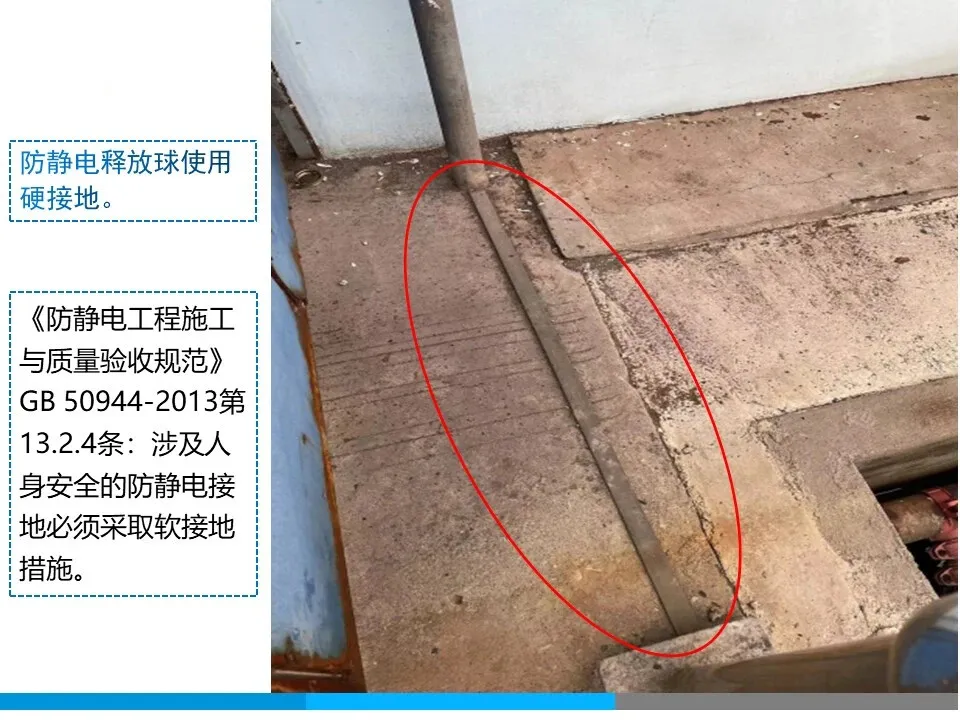

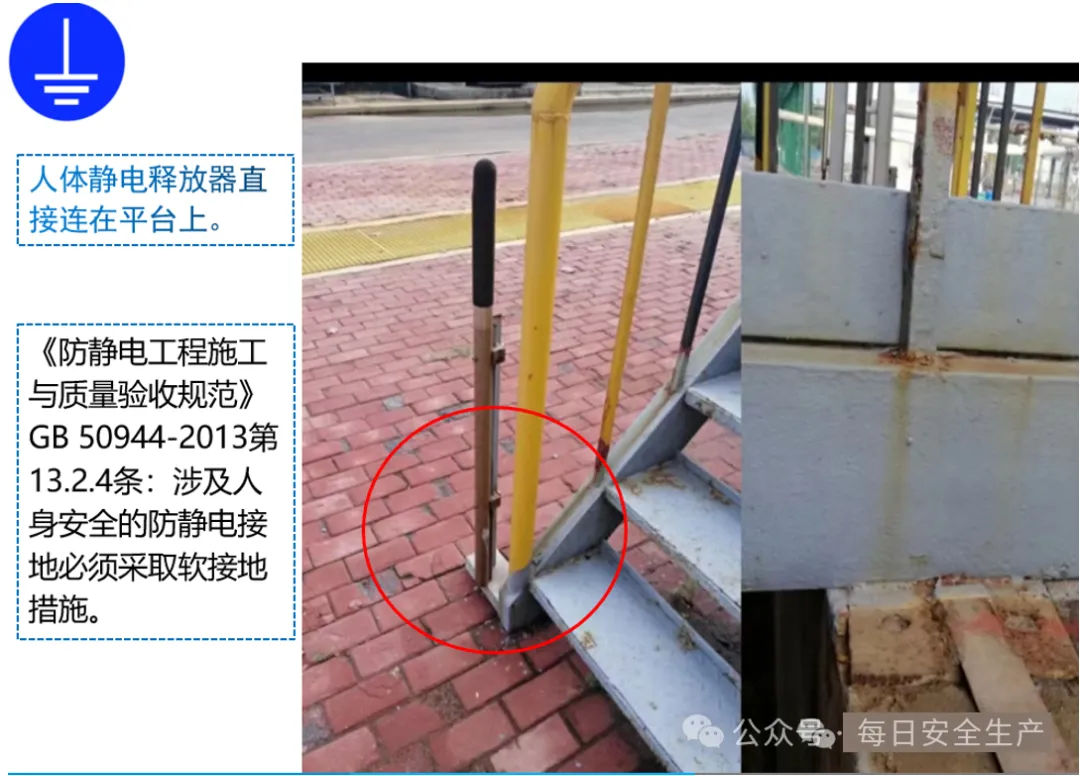

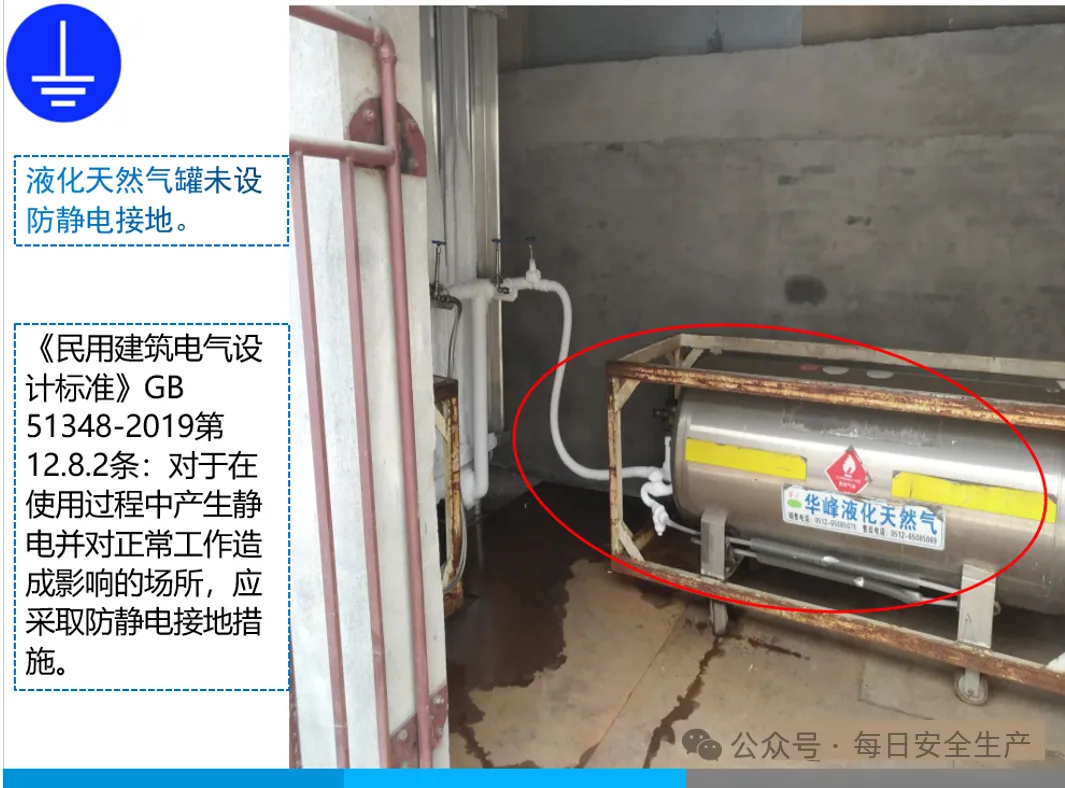

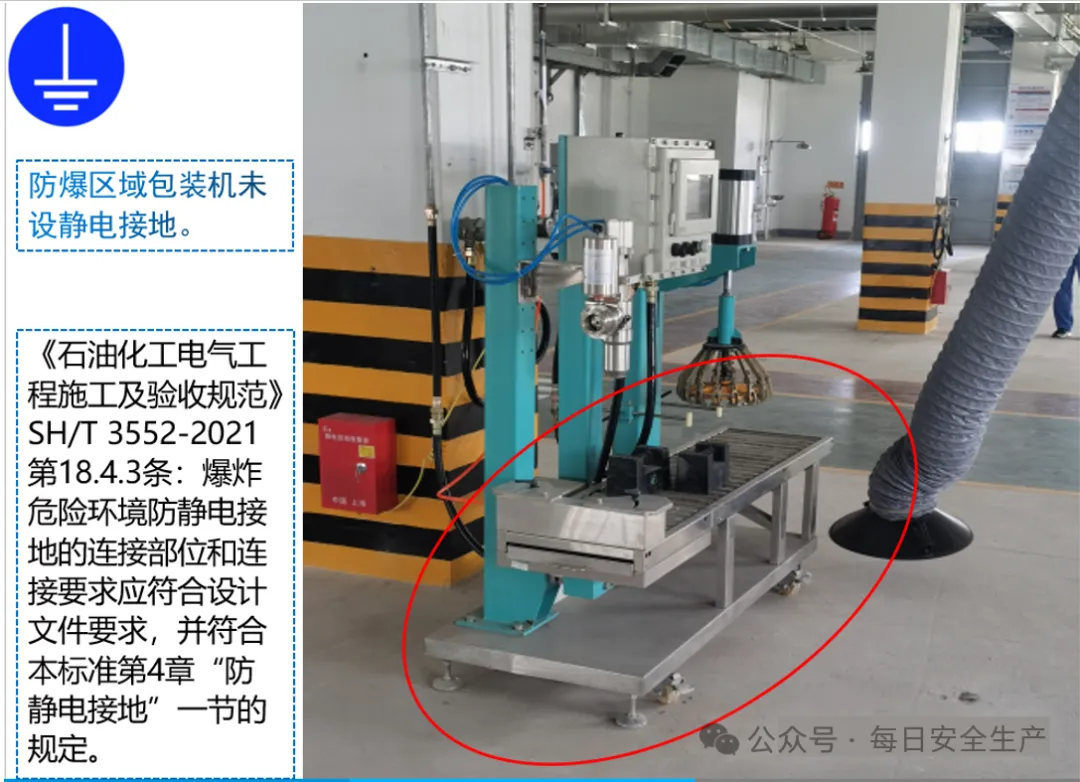

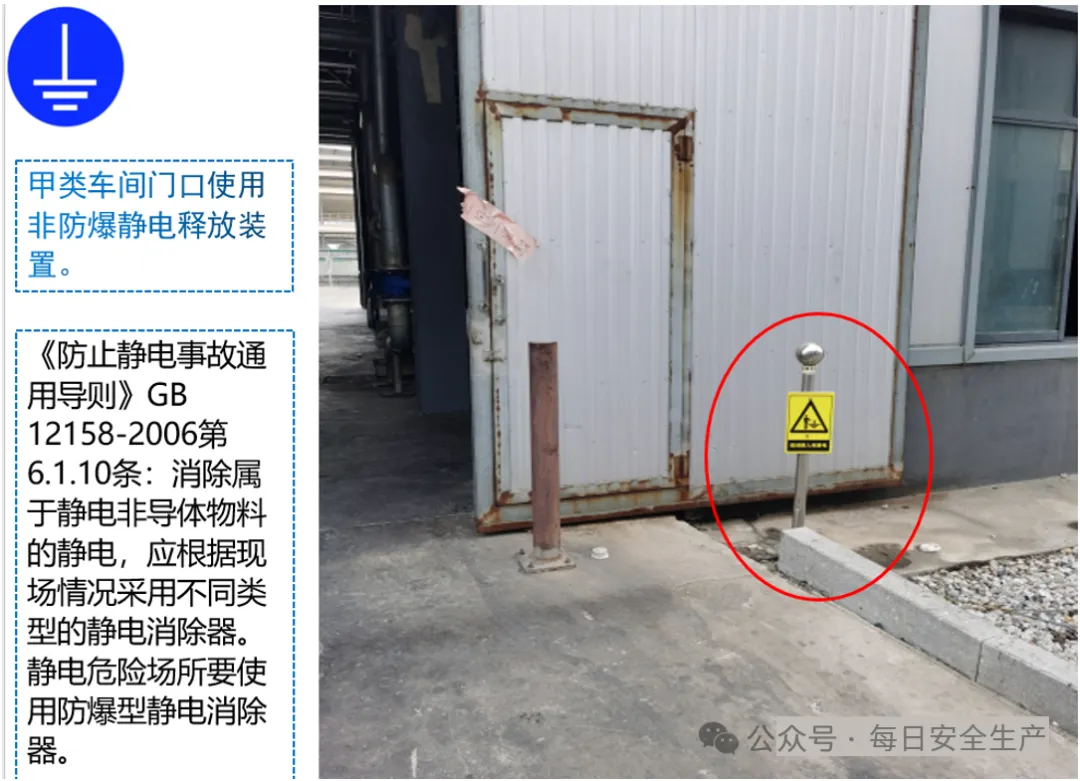

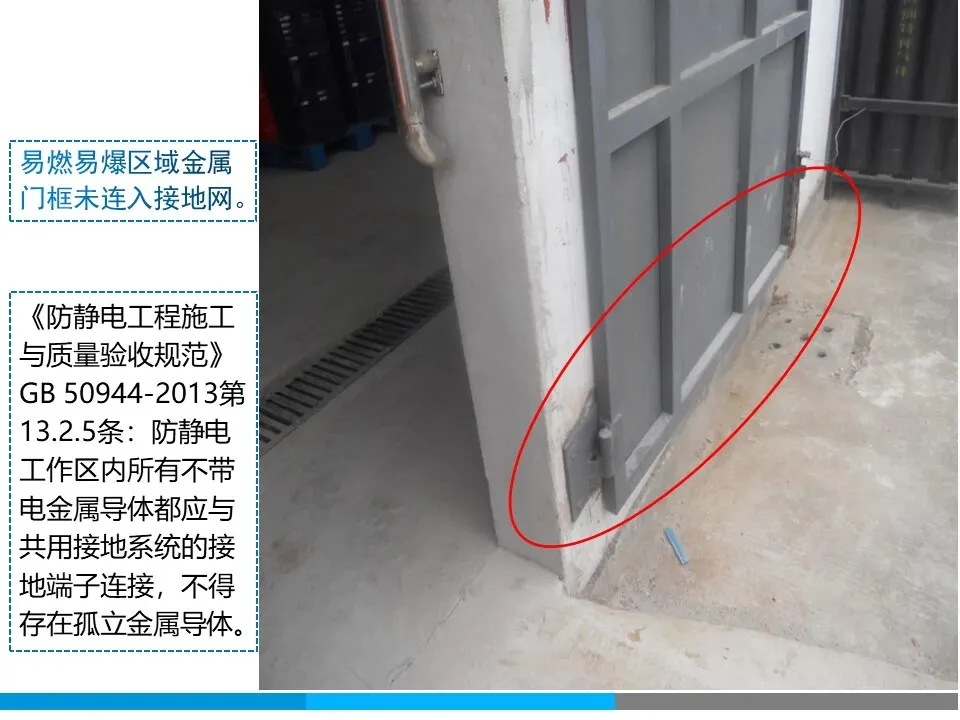

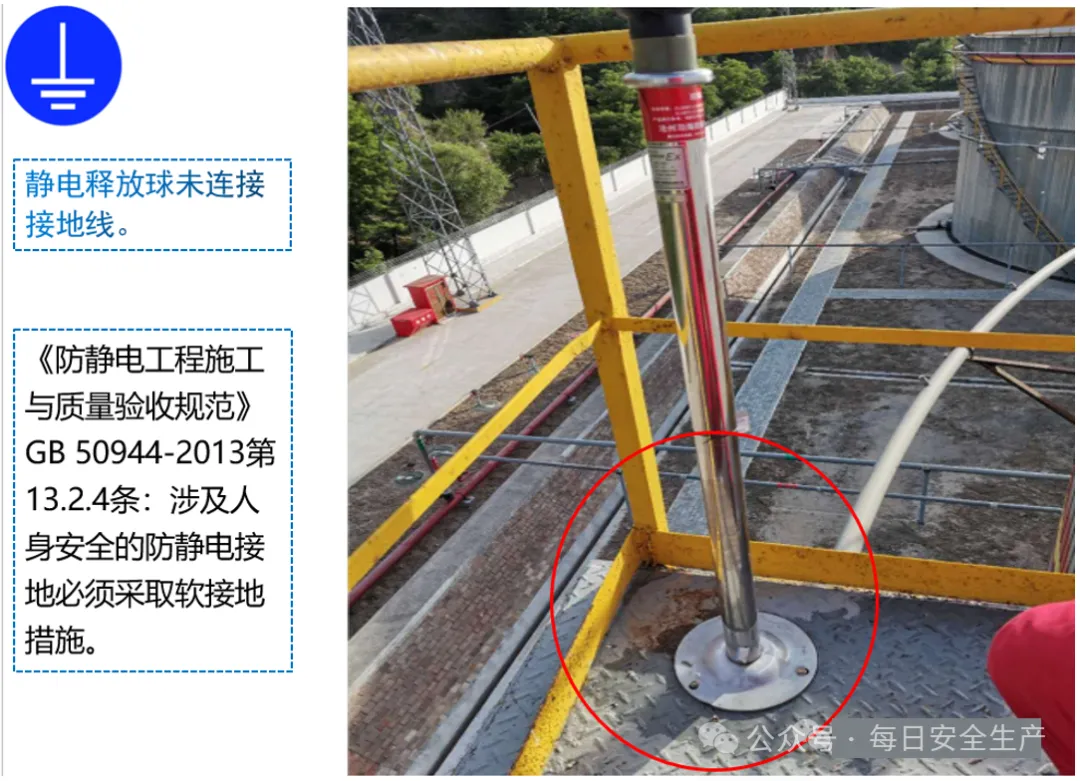

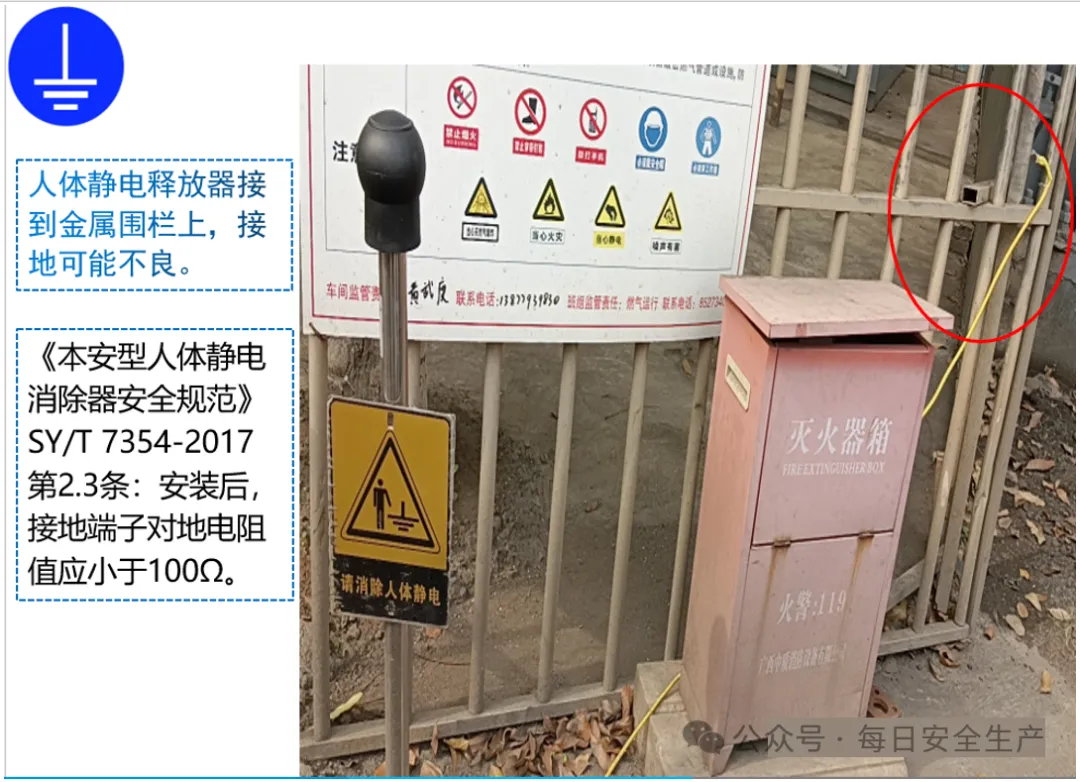

根据《GB 50944-2013 防静电工程施工与质量验收规范》13.3.3 ：防静电接地应严格按设计或技术要求连接（图13.3.3），接地系统宜采用镀锌扁钢或裸铜导线（带），有绝缘外皮时，外皮颜色应为黄绿相间。

如果接地扁钢没有黄绿色标识，工作人员难以识别接地扁钢，可能会误以为是普通的金属材料，从而不加注意地进行维护，出现漏电等安全隐患。

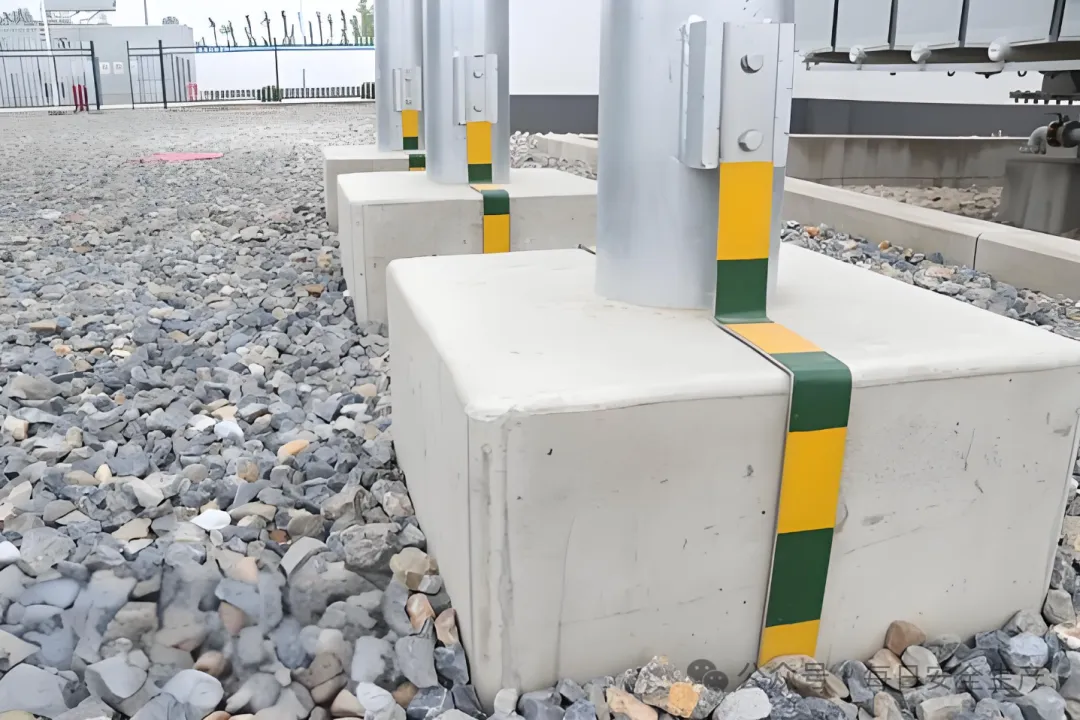

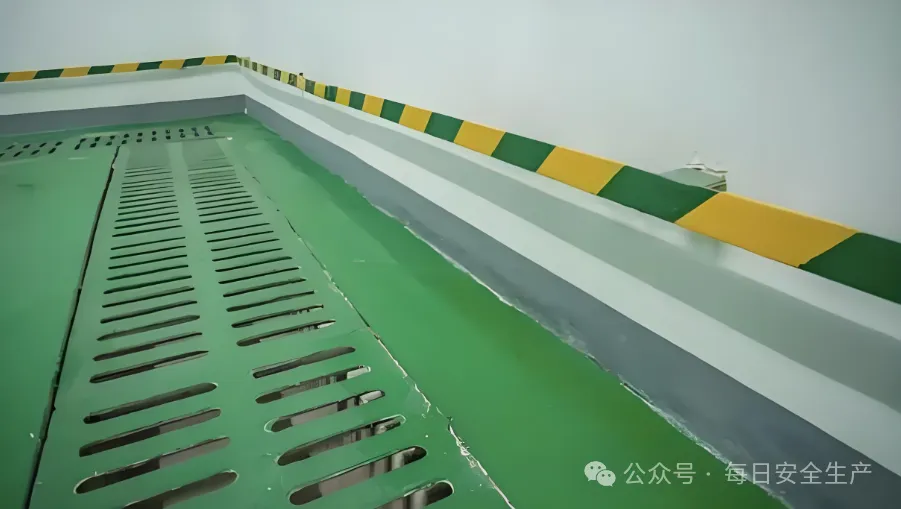

接地扁铁的黄绿漆间距是多少

根据电气接地设计规范的相关规定，明敷接地扁铁表面涂刷的黄绿漆条纹间距为15-100毫米。明敷接地线表面涂刷黄绿相间的条纹标识可起到警示的作用，我们在涂刷黄绿漆时，黄绿漆的顺序要一致，宽度要一致，这样会更加美观好看。

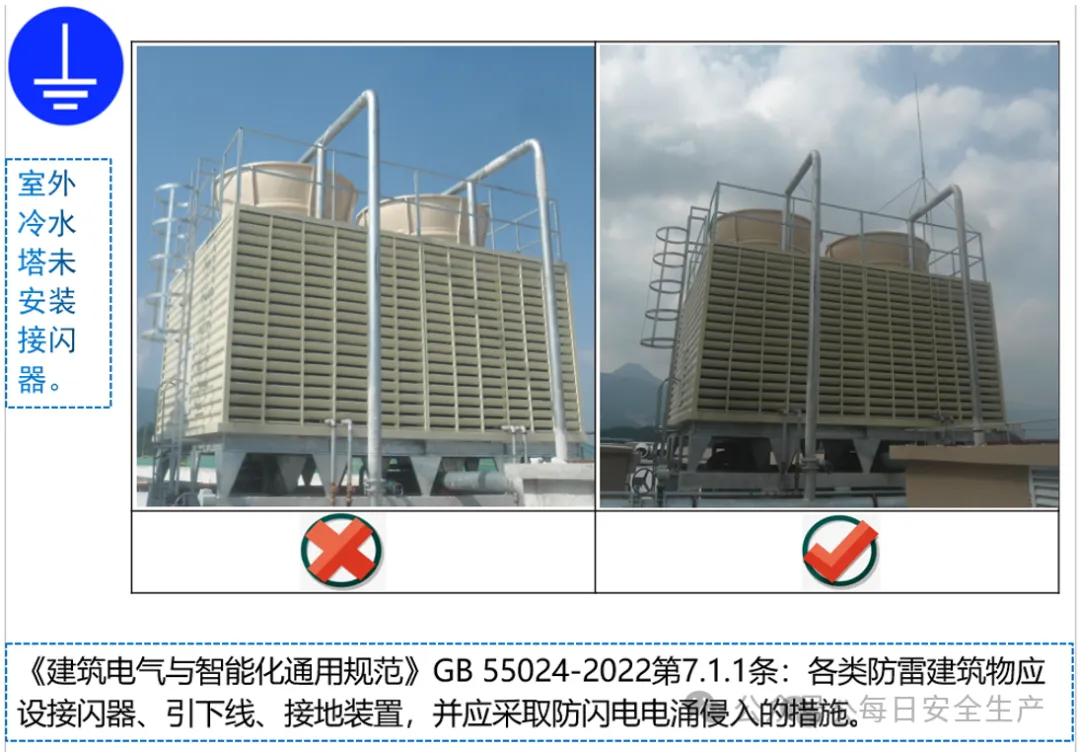

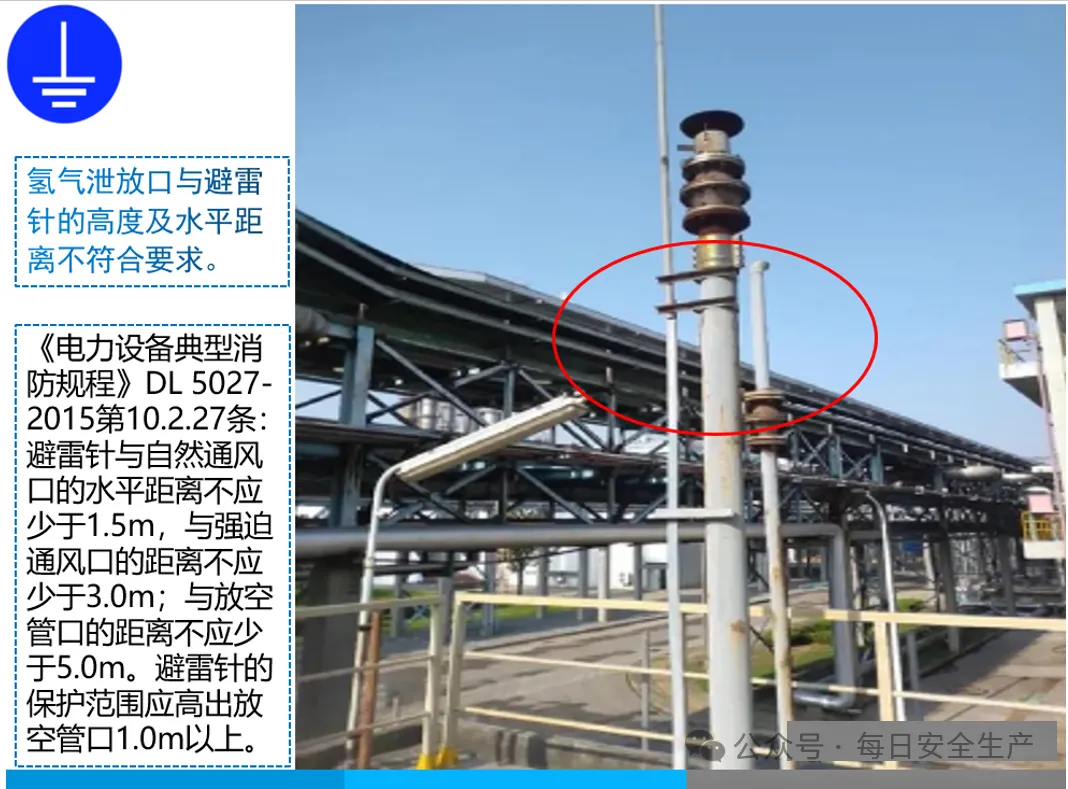

防雷接地常见问题汇集

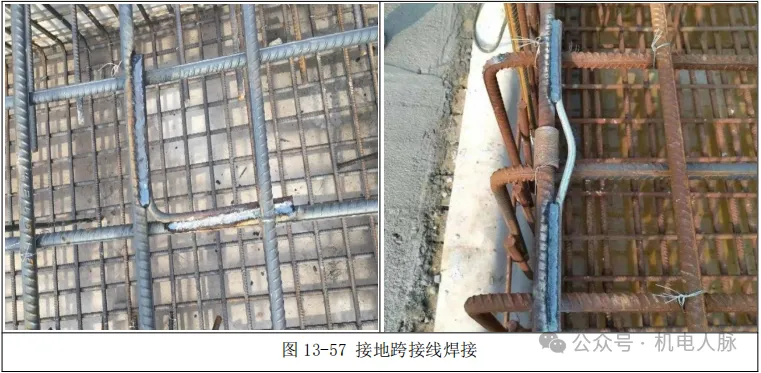

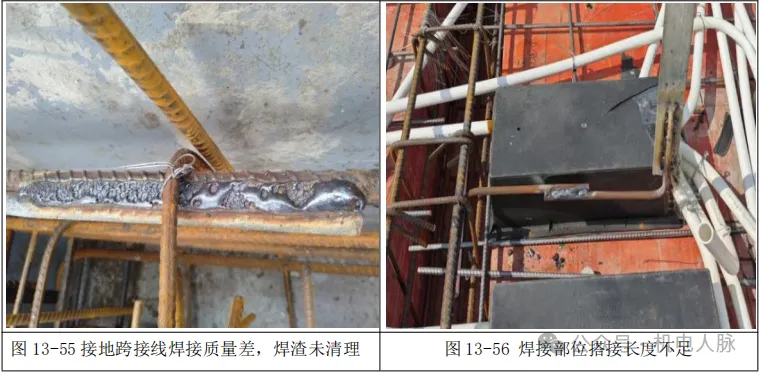

一、建筑防雷接地焊接质量差（气孔、夹渣、漏焊），焊接后药渣未清除，焊接搭接长度不足等。

隐患依据：

接地体的焊接应采用搭接焊，其搭接长度符合下列规定：

1、防雷接地焊接需双面满焊，长度不小于圆钢直径的 6 倍，焊接质量需符合规范要求。

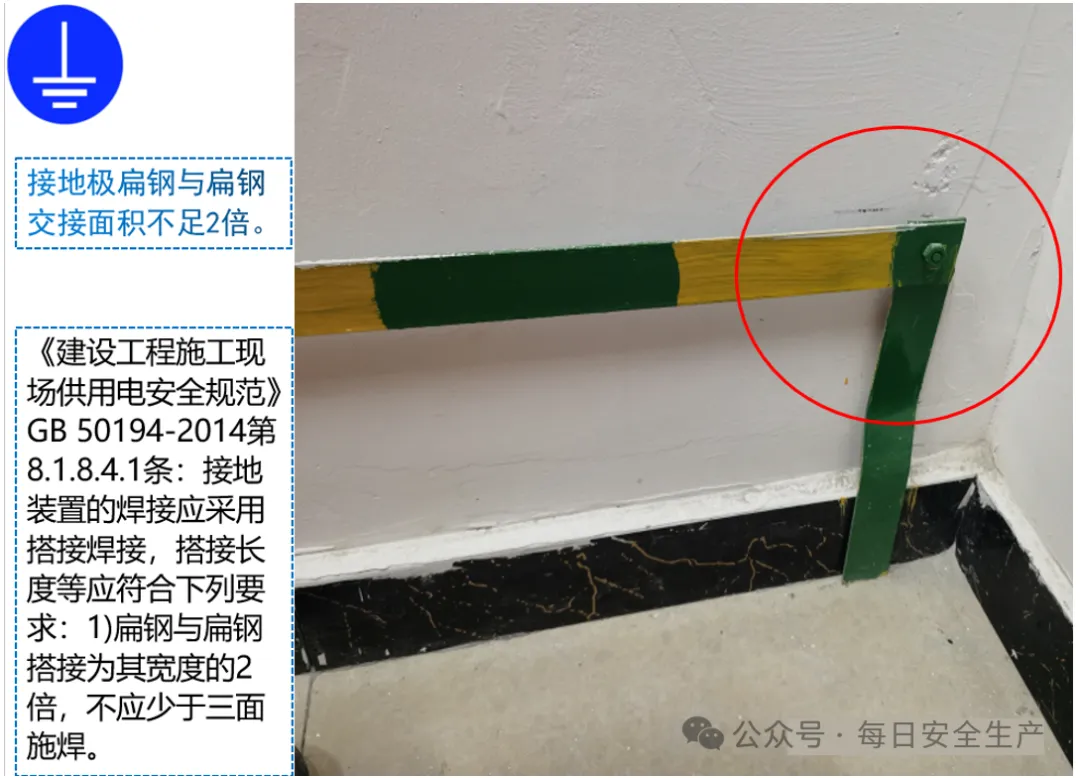

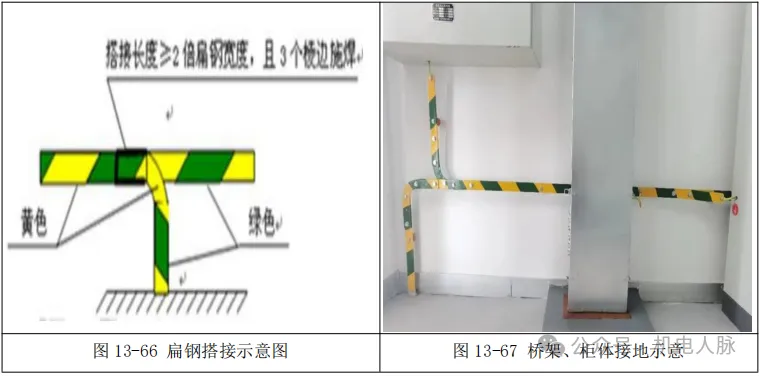

2、接地扁钢接焊搭接长度为扁钢宽度的 2 倍，不少于三边（要有 2 个长边）焊接。

3、圆钢与扁钢连接时，其搭接长度为圆钢直径的 6 倍，双面满焊。

4、焊接部位不能存在气孔、夹渣、漏焊、未焊透等现象。

5、外露部分焊接完成后进行金属防锈漆处理。

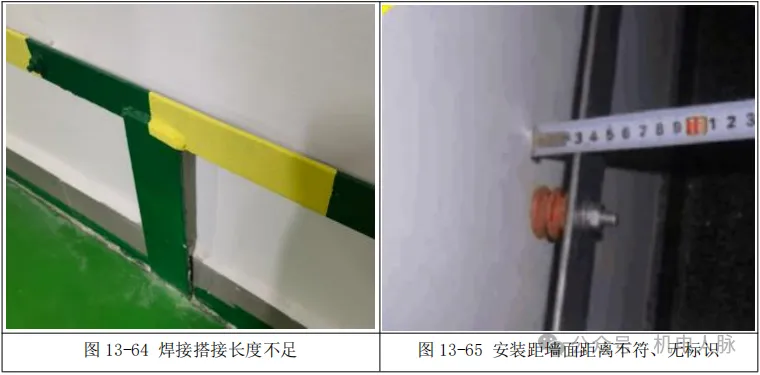

二、电井、配电室接地干线设置存在焊接搭接长度不足，距地高度、距墙距离不符合要求，无标识色或标识错误，未设置检修螺栓等缺陷。

隐患依据：

1.水平敷设时，支架直线段间距为 0.5～1.5m（宜 1m），距地面高度 250～300mm；与建筑物墙壁间的间隙 10～15mm，引下线处有明显的接地标识。

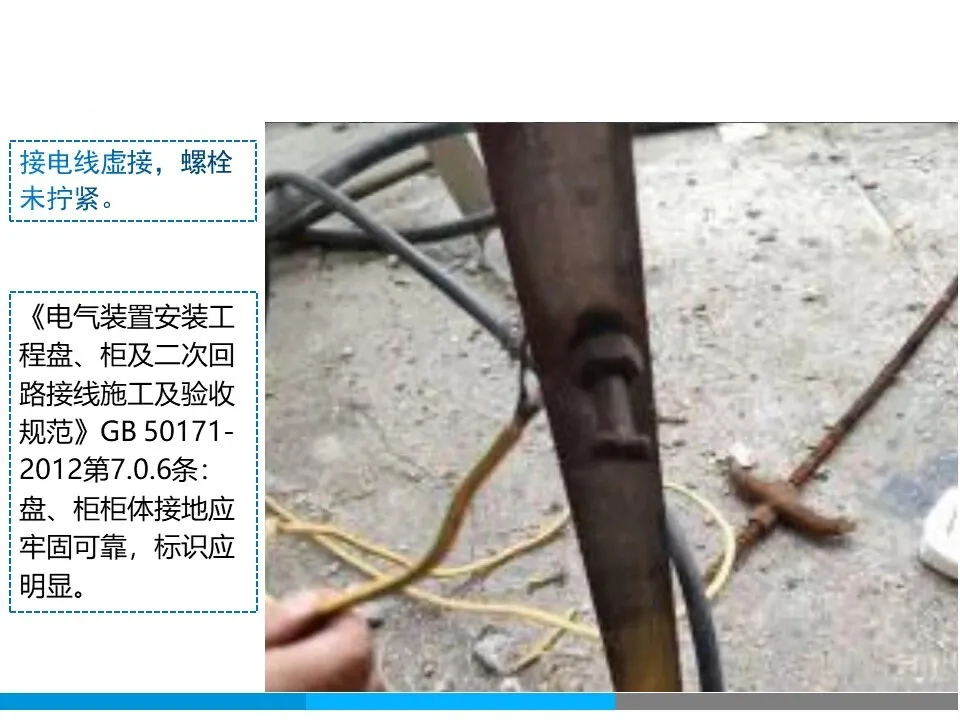

2.接地干线的连接采用焊接或螺栓搭接连接，焊接采用三面焊接，搭接长度为扁钢宽度的 2 倍。接地扁钢转弯应平滑順直，不能出现死弯。

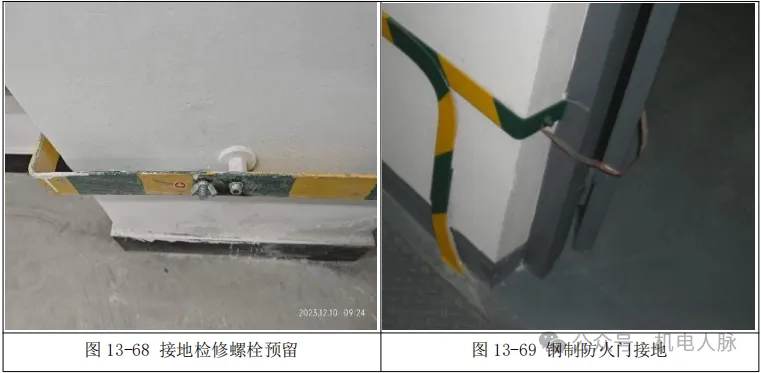

3.变压器、高压配电室、发电机房的接地干线上设置不少于 2 个临时用的接线柱或接地螺栓。

4.在接地线跨越建筑物伸缩缝、沉降缝时，设置补偿器，补偿器可用接地线本身弯成弧状。

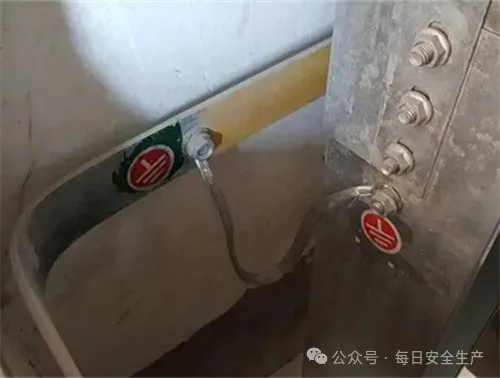

5.接地干线引入到配电柜基础型钢时，应暗敷在地面内。当接地干线穿越门口时，宜暗敷在地面内。变配电室门口设挡鼠板，高度不小于 500mm，不宜采用易燃材料。设置挡鼠板为金属材料时，采用铜编织线同接地干线连接。

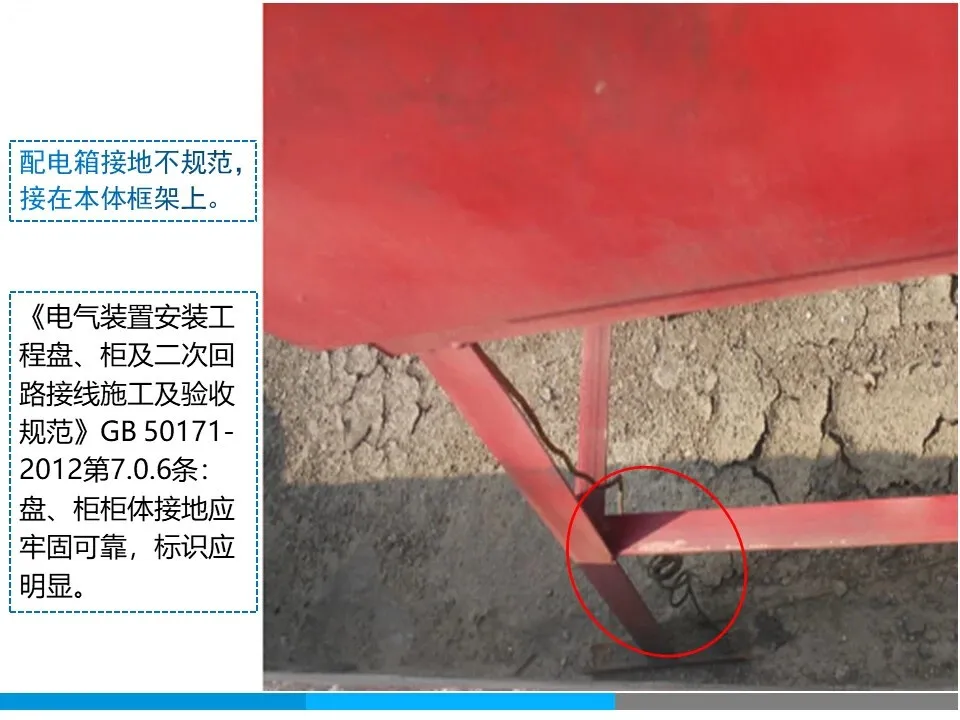

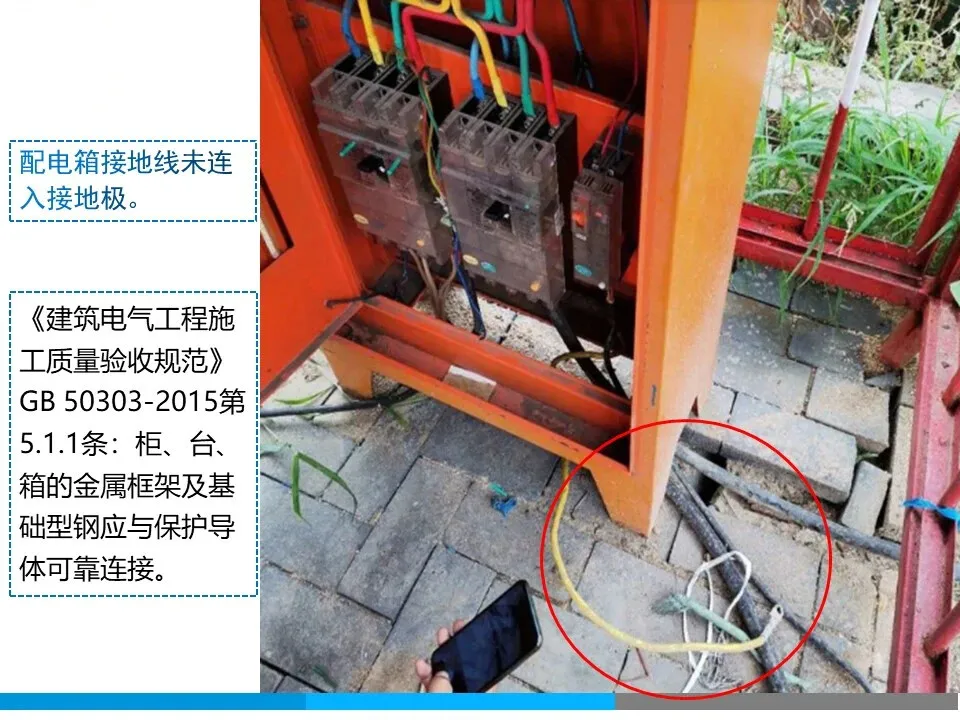

6.槽钢接地不等于柜体接地，还应从 PE 排上引线压在柜体的专用接地点上。

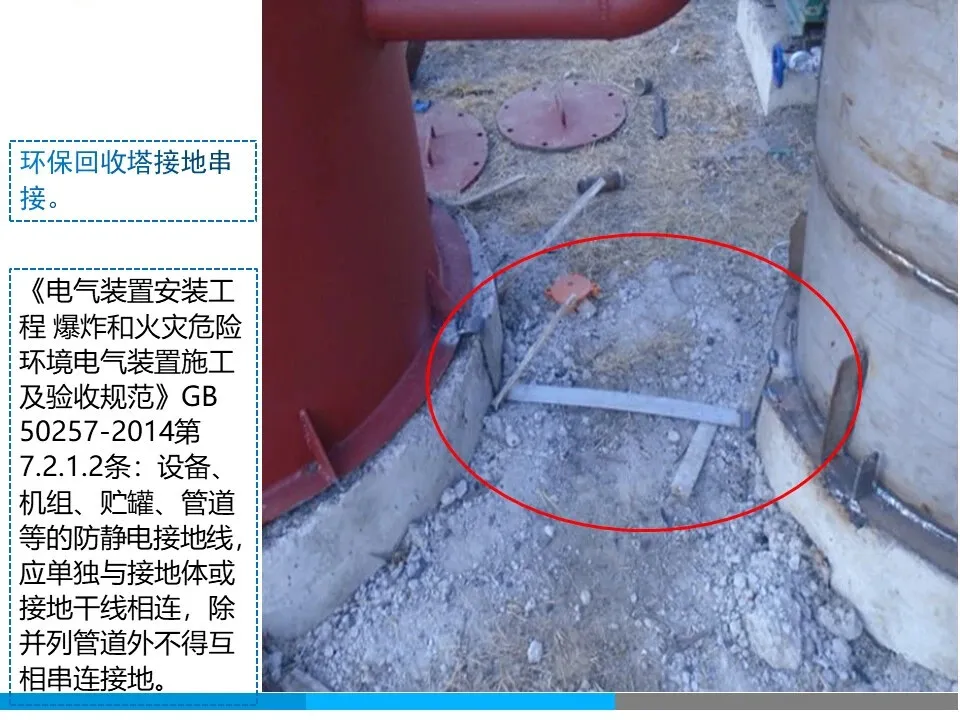

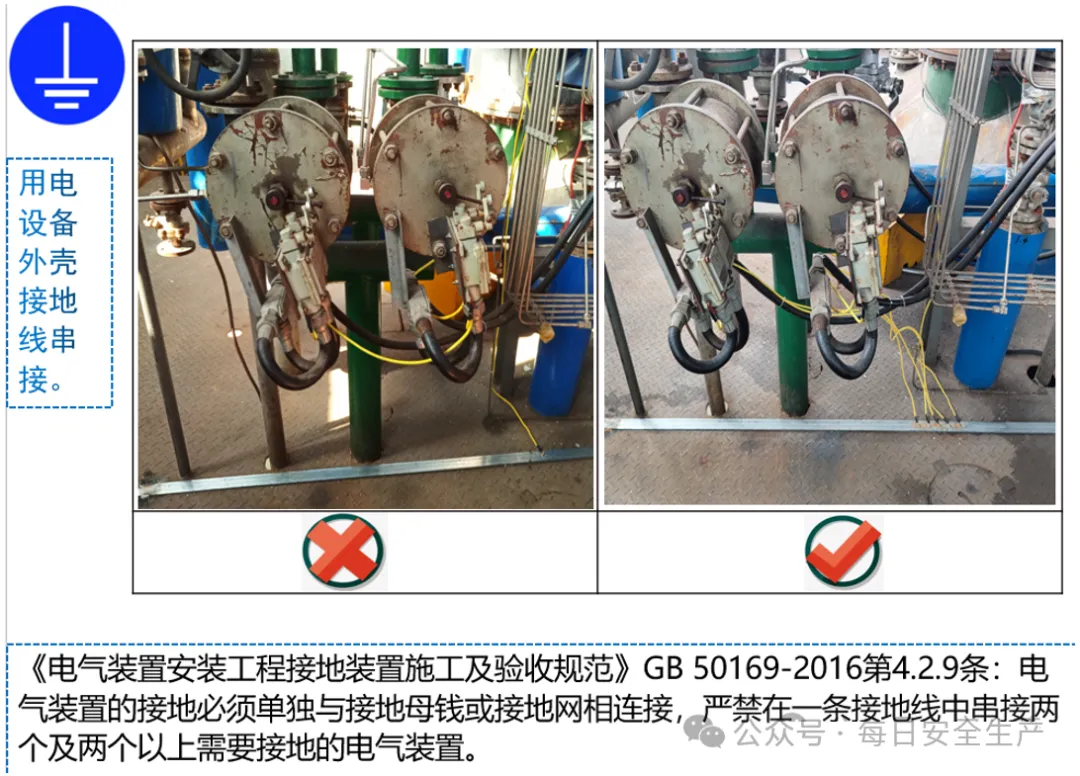

三、用电设备接地扁钢漏设、成排设备外壳接地串联。

隐患依据：

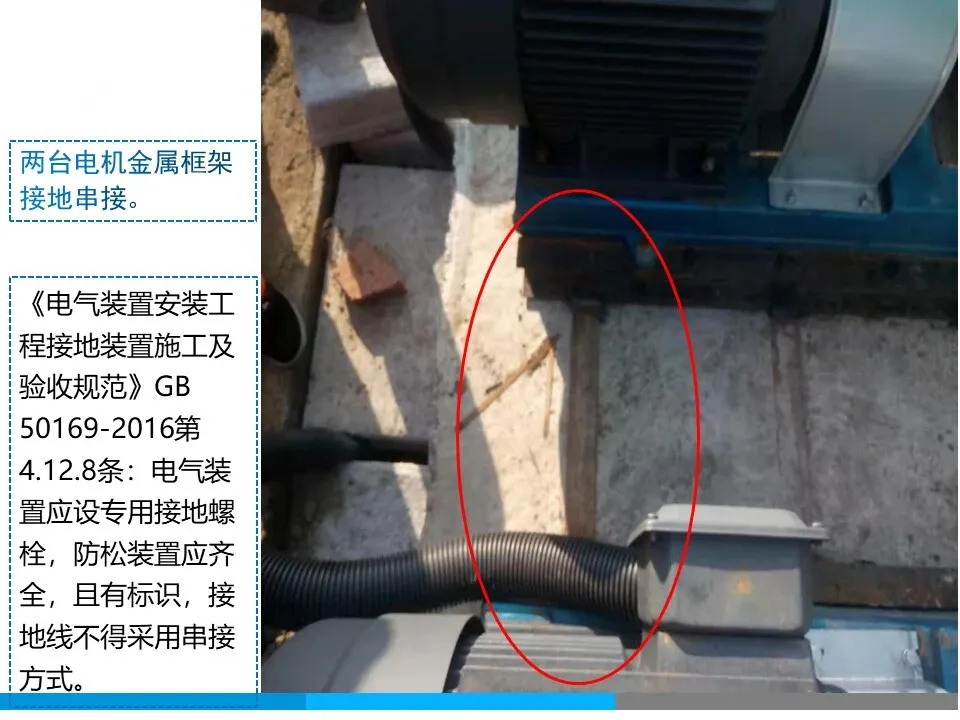

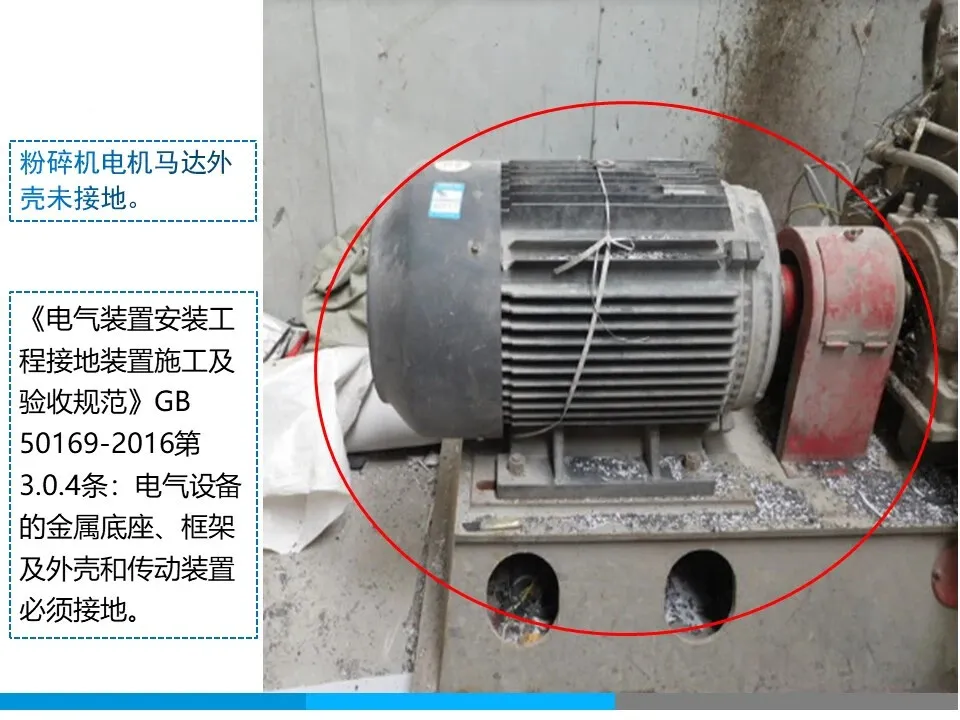

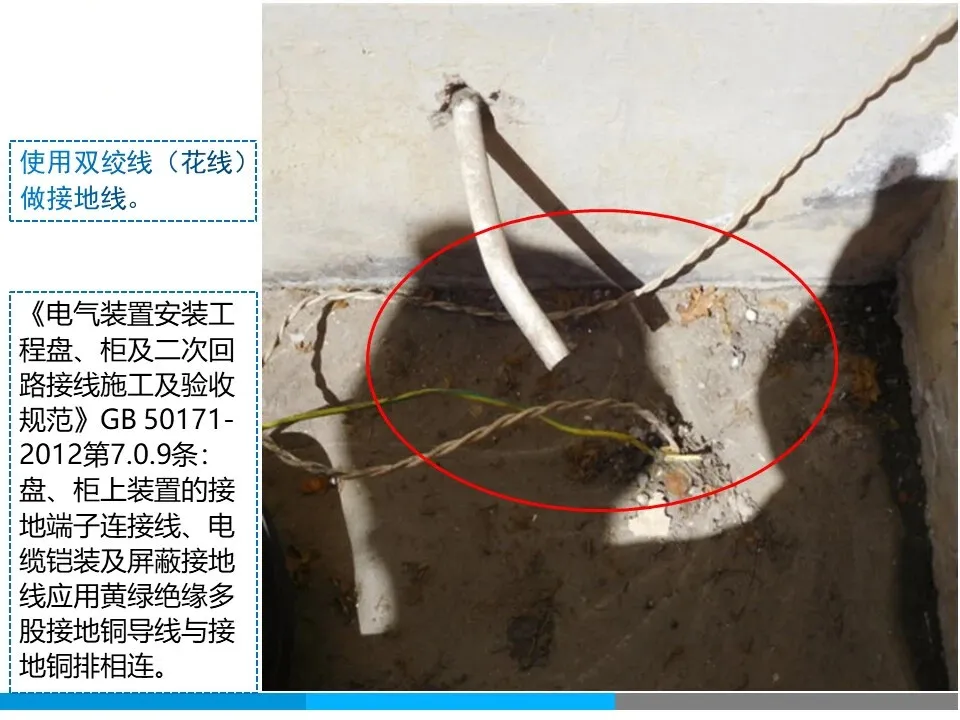

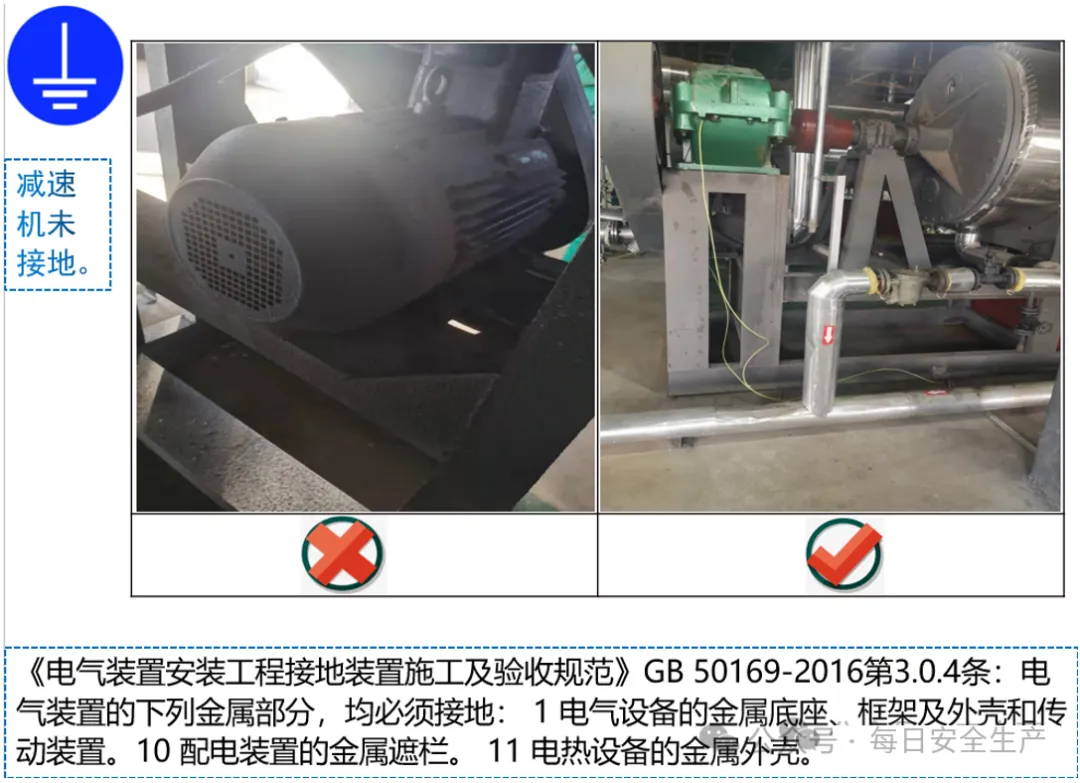

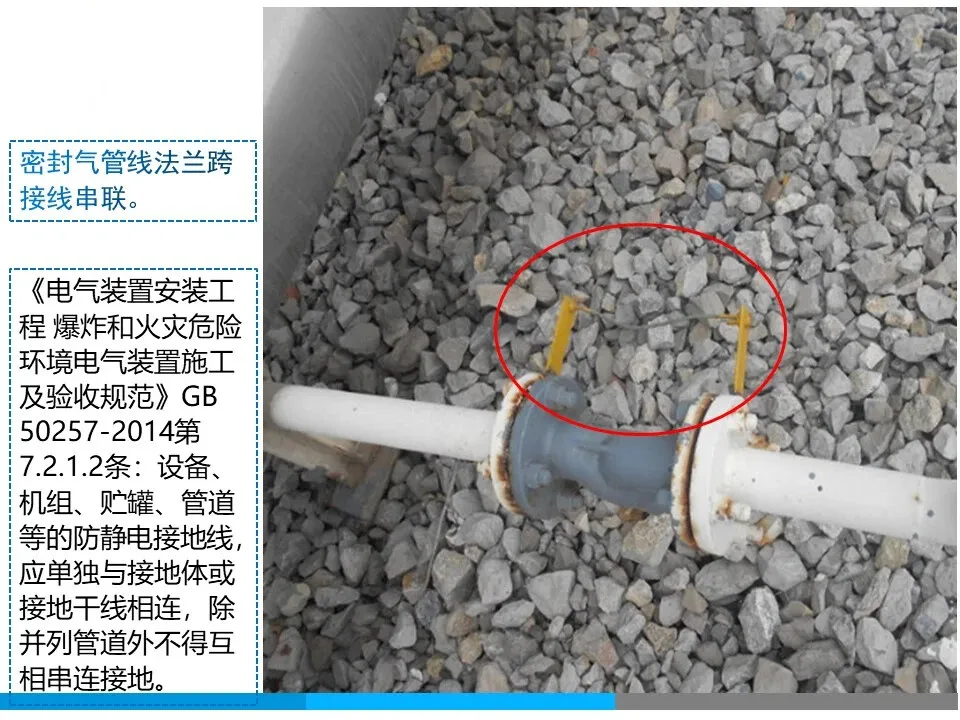

1.电气设备的外露可导电部分应单独与保护导体相连接，不得串联连接，连接导体的材质截面积应符合设计要求。（强条）

2.设备机房、屋面施工前应做好接地点位深化，施工时接地扁钢暗敷在地面内，在设备基础位置引上。

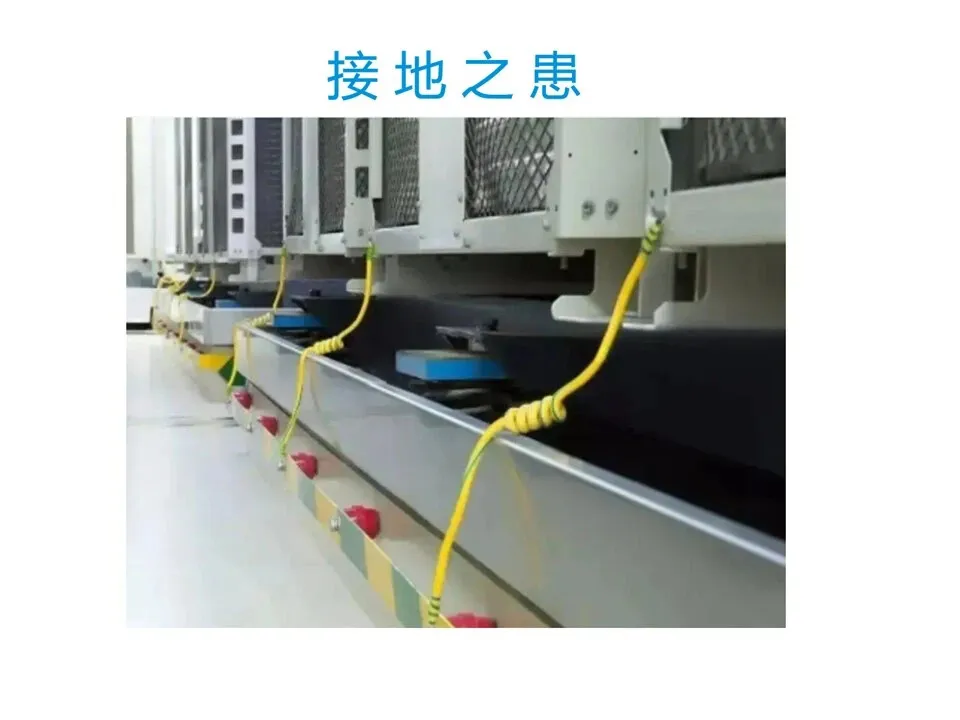

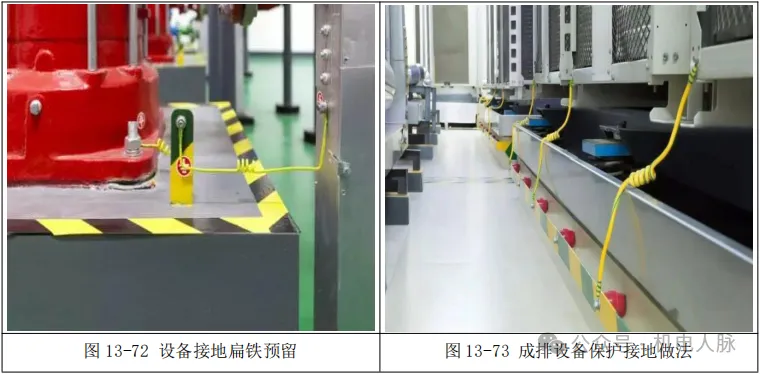

3.成排电气设备安装时可沿设备基础敷设 40*4 扁钢与预留接地连接作为保护导体，每台设备单独与扁钢连接。

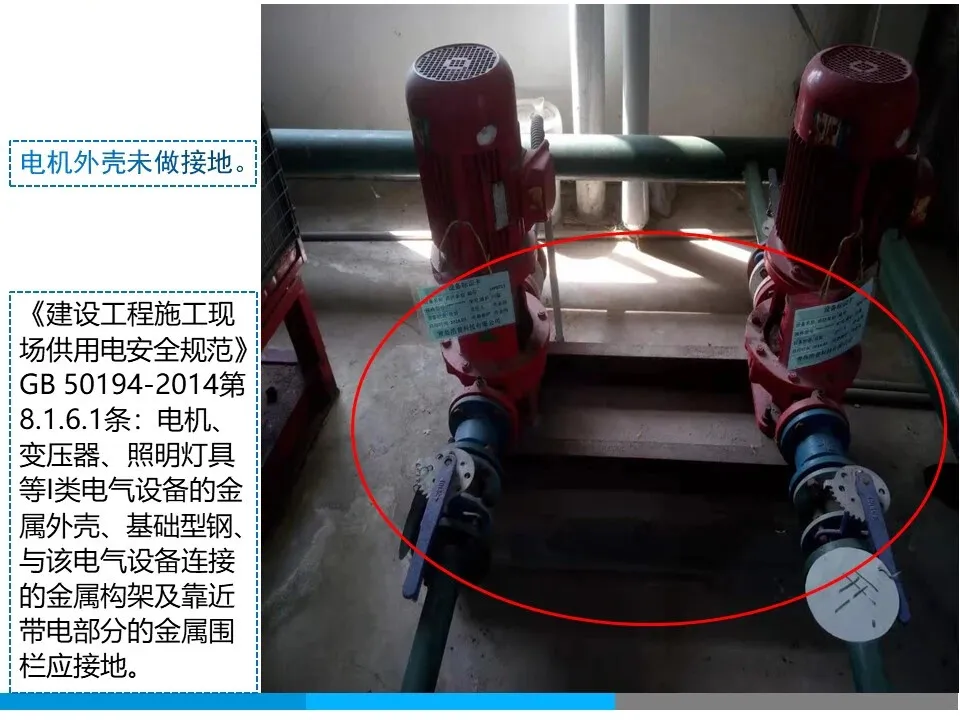

对于运行时可能产生震动的设备（水泵、风机等），设备本体与接地体应采用接地线跨接，不得采用接地扁钢与设备外壳直接焊接的方式。
